一般对CPU比较朴素的一种理解是,知道它是一组逻辑门组成黑箱。给特定的输入,会有相应的输出。就像一个函数。
这种模型就叫“组合电路”。比如1+1=2。输入两个操作数A=1,B=1,操作符为“➕”加号。输出结果为2。
但情况要是稍微复杂一点,比如说1+1+1=?,怎么办?是不是要重新设计一个有3个输入的逻辑加处理单元?那么1+2+3+4+…+10=?怎么计算?同时输入10个操作数吗?肯定不行。
解决的方法,就是需要“累加”。就是先计算1+2,得到的结果再+3,以此类推。

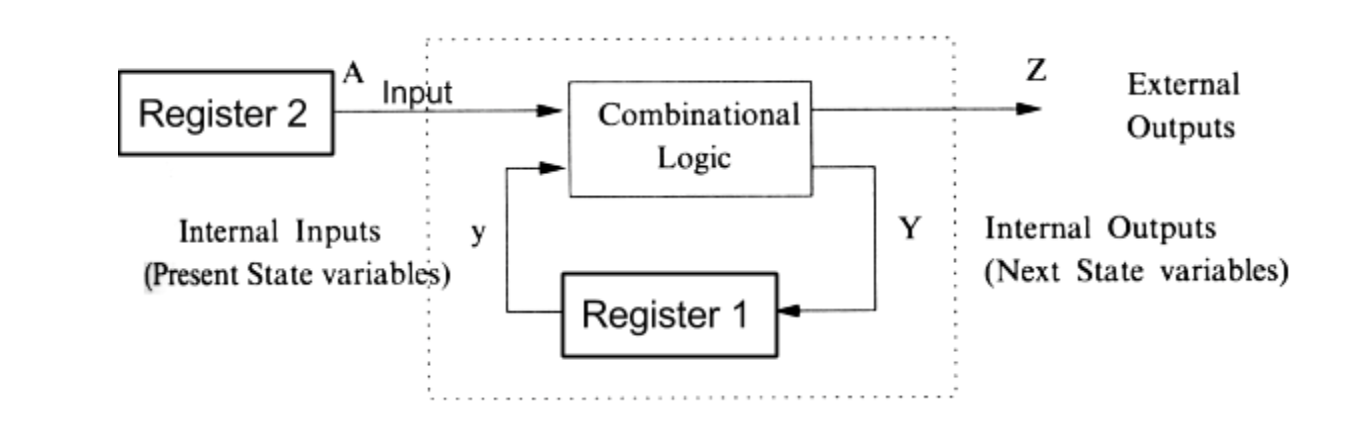

累加的过程,这里必须用到2个“寄存器”。1-10十个数字排列在2号寄存器里,按顺序取出来和上一次计算的和相加。每次得到的暂时的和存在1号寄存器。这时候,CPU的假想结构就变成了下面这样,
到这里,问题就来了。假设从2号寄存器取出初始输入A=1,1号寄存器初始化y=0,第一次加法1+0=1。此时逻辑电路处在一个稳定状态。根据上图,这个稳定状态如下,
但如果没有时钟脉冲的控制,这个稳定状态一瞬间就会被打破。因为0+1=1的结果马上会被写入1号寄存器。马上1又作为输入重新回到逻辑运算单元。假设此时2号寄存器还没来得及读取出下一个参与计算的数字2,逻辑运算单元此时的输入变为1+1,输出变成2。情况也有可能完全反过来,2号寄存器跑得快,上一次计算的和1还没来的及回到逻辑运算单元,下一个数字2已经到了,于是2+0=2就成了第二个输出。因为像这样操作数顺序不确定,导致一切都会乱套。
解决问题的办法,就是加个时钟。真正神奇的地方在于,时钟不是直接作用于ALU逻辑运算单元上。而是作用在寄存器上,寄存器上,寄存器上。

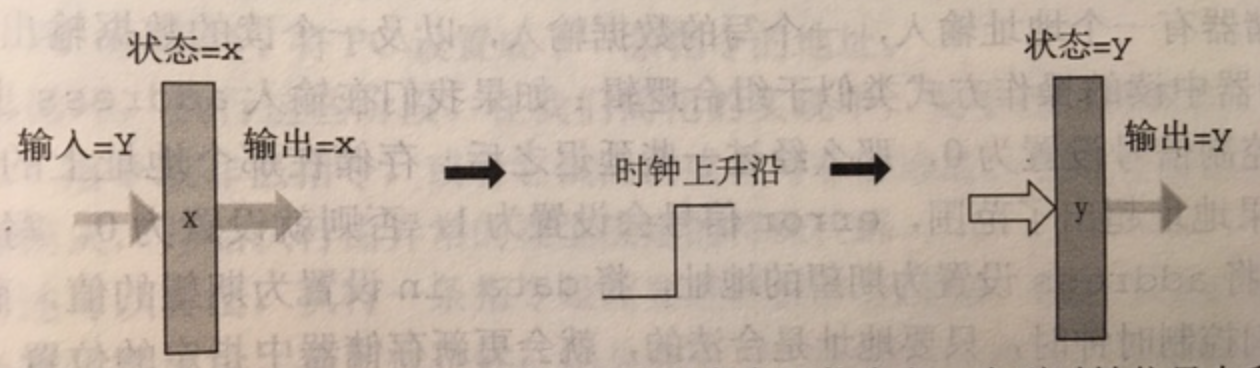

这种特殊的寄存器叫:时钟寄存器。只有在时钟信号的上升沿(比如说5V高位)才能往里写入。其他时候,输入只能在外面等着。(图源:《深入理解计算机系统》P249)
还是从第一个稳态开始:
这时候虽然逻辑运算单元的输出是Y=1,但只要时钟的高压5V脉冲没有到,这个Y=1的输入一直无法写进1号寄存器。所以它的输出y一直保持初始值0。同理2号寄存器也必须等时钟脉冲到达才能读取第二个操作数2。
所以当时钟电压升高以后,两个寄存器同时被写入新的值。逻辑运算单元接收到两个新输入,在下一个时钟脉冲到达之前,一直保持第二个稳态。
以此类推,直到得到最后计算结果,都保证下一个操作数和上一次计算的和是同时进入逻辑运算单元。

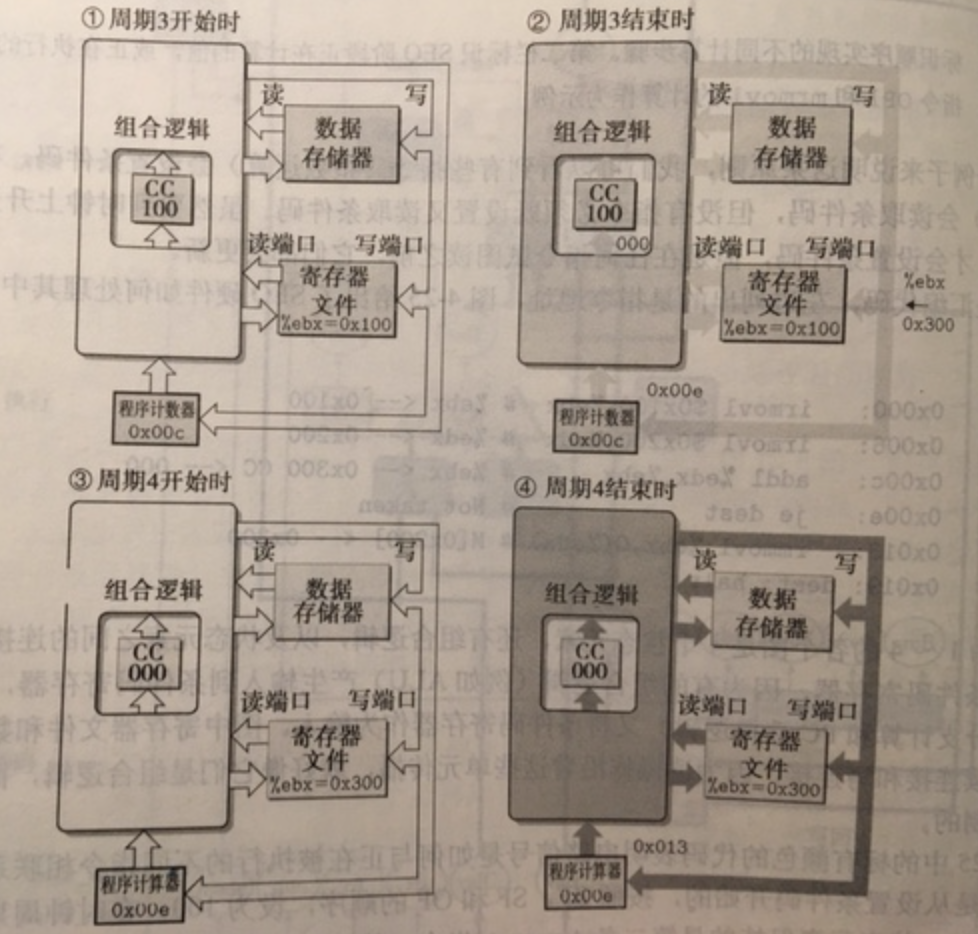

最后再贴个图,也是《深入理解计算机系统》里的一个例子,可能更贴近实际情况,
注意2号图,周期3结束时。这里有3个寄存器。 组合逻辑内部寄存器,记录临时状态。下一个状态000已经得出,但还没写入寄存器,寄存器还保持100的初始状态。在等待下一个时钟脉冲才能写入。 程序计数器的下一条指令0x00e也等待下一个时钟脉冲到达才能写入。 寄存器文件的上一次计算的输出0x300已经等在外面,准备写入%ebx地址。还是在等下一个时钟高位。
注意3号图,等第4个周期开始的一瞬间,也就是电压升高的瞬间,三个寄存器的值同时被写入。此时组合逻辑的平衡立刻被打破,内部逻辑马上会得到一个新的输出,在下一个脉冲到达前,三个寄存器再次改变状态前,保持暂时的平衡。
总之,如果没有寄存器这种被控制写入时机的特性,逻辑电路之间的迭代将是毫无章法的。就是靠时钟脉冲这个节拍器,系统才能在一次接一次的短暂稳态中得到最后想要的计算结果。
因此CPU大部分时间都没有在计算,都处于时钟低平的稳态中等待。所以说CPU为什么越高频越好。时钟频率越高每秒完成的步数越多,CPU的利用率越高。
最后展示一下组成寄存器最基本的神奇单元,锁存器(Latch)。

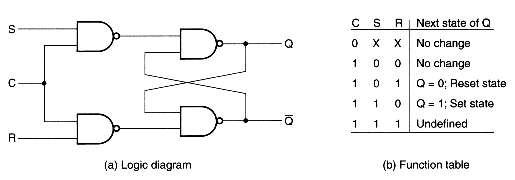

上图是一个“时钟D-锁存器”。非常简单,由一个非门和两个或非门构成。里面的细节可以不用管,它的效果就是: 当时钟处于5V高电平:输出等于输入,输出和输入相反。而且一直保持这个输出。 当时钟处于1V低电平:输入对输出和没有影响。
更高级一点的是“D-触发器(Flip Flop)”。它和锁存器的区别在于,锁存器在5V高电平的任何时间都可以对内部数据进行改写。而触发器只有在时钟信号从低平变为高平的上升沿(一瞬间)内部信号才能被改写。
触发器可以简单通过反向连接两个锁存器获得:
我们的内存就是由大量触发器的列阵组成的。缺点大家都知道,一断电,所有门中记录的状态全部消失,内存消失。
